Poškodenie kavitácie je prevládajúcim problémom pri prevádzke ventilov, najmä vPrírubové uzatváracie ventily. Ako skúsený dodávateľ týchto kľúčových priemyselných komponentov som bol svedkom vplyvu kavitácie na výkon a životnosť ventilu. V tomto blogu sa ponoríme do toho, čo je kavitačné poškodenie, jeho príčiny, účinky a stratégie prevencie v prírubových posúvačoch.
Pochopenie kavitácie
Kavitácia je komplexný kvapalinovo-dynamický jav, ktorý nastáva, keď lokálny tlak kvapaliny klesne pod tlak jej pár. Tento pokles tlaku vedie k tvorbe bublín pary v prúde kvapaliny. V súvislosti s prírubovým posúvačom sa to zvyčajne stáva, keď kvapalina prechádza cez zúženú oblasť medzi posúvačom a sedlom ventilu.
Proces kavitácie prebieha v niekoľkých fázach. Po prvé, zníženie tlaku spôsobí, že sa kvapalina vyparí, čím sa vytvoria malé bublinky. Keď sa kvapalina pohybuje ďalej po prúde a tlak sa opäť zvyšuje, tieto bubliny pary sa náhle zrútia. Tento kolaps vytvára extrémne vysoké rázové vlny a mikrotrysky.
Príčiny kavitácie v prírubových posúvačoch
Vysoká rýchlosť prúdenia
Jednou z hlavných príčin kavitácie v prírubových posúvačoch je vysoká rýchlosť prúdenia. Keď je prietok ventilom nadmerný, tekutina pri prechode cez úzku medzeru medzi uzáverom a sedlom zažije výrazný pokles tlaku. Napríklad v systémoch, kde je dopyt po prenose tekutiny vysoký, môže operátor zvýšiť rýchlosť čerpadla, čo vedie k vyššiemu prietoku a väčšej pravdepodobnosti kavitácie.
Veľký tlakový diferenciál
Veľký tlakový rozdiel na ventile je ďalším prispievajúcim faktorom. Keď je predný tlak oveľa vyšší ako tlak po prúde, kvapalina sa rýchlo zrýchľuje cez ventil. Toto rýchle zrýchlenie môže spôsobiť, že miestny tlak klesne pod tlak pary kvapaliny, čím sa spustí kavitácia. Napríklad vo vysokotlakovom systéme zásobovania vodou, ak sa tlak na výstupe náhle zníži v dôsledku zmeny potrubného systému, môže v prírubovom posúvači vzniknúť kavitácia.
Nesprávne dimenzovanie ventilu
Použitie nesprávne dimenzovaného ventilu môže tiež viesť ku kavitácii. Ak je ventil príliš malý na prietokové požiadavky systému, kvapalina bude musieť prechádzať obmedzenejšou oblasťou, čím sa zvýši rýchlosť prúdenia a pravdepodobnosť poklesu tlaku, ktorý môže spôsobiť kavitáciu. Na druhej strane, príliš veľký ventil sa nemusí správne zatvárať, čo vedie k nerovnomernému rozloženiu prietoku a tlaku, čo môže tiež prispieť ku kavitácii.
Účinky kavitačného poškodenia na prírubové posúvače
Erózia materiálu
Najzrejmejším účinkom kavitácie je erózia materiálov ventilov. Vysokoenergetické rázové vlny a mikrotrysky produkované kolabovanými bublinami pary môžu spôsobiť, že povrch komponentov ventilu, ako je vrátka a sedlo, sa časom opotrebuje. Táto erózia môže viesť k vytvoreniu jamiek, drážok a drsných povrchov na častiach ventilu, čo môže ďalej narušiť prietok a zhoršiť problém s kavitáciou.
Únik
Keď sa komponenty ventilu erodujú, tesniaci výkon prírubového posúvača sa zhoršuje. Poškodené povrchy nemusia byť schopné vytvoriť tesné tesnenie, čo vedie k úniku. Únik má za následok nielen stratu kvapaliny, ale môže predstavovať aj bezpečnostné riziko v systémoch manipulujúcich s nebezpečnými alebo korozívnymi látkami.
Znížená životnosť ventilov
Poškodenie kavitáciou výrazne znižuje životnosť prírubových posúvačov. Neustála erózia a degradácia komponentov ventilu môže viesť k predčasnému zlyhaniu ventilu. To znamená, že ventil je potrebné vymieňať častejšie, čím sa zvyšujú náklady na údržbu a prestoje systému.
Hluk a vibrácie
Kavitácia je často sprevádzaná hlukom a vibráciami. Náhly kolaps bublín pary vytvára charakteristický praskavý zvuk, ktorý môže byť v závažných prípadoch dosť hlasný. Vibrácie spôsobené kavitáciou môžu tiež poškodiť ventil a jeho okolitý potrubný systém, čo vedie k ďalším problémom s údržbou.
Stratégie na prevenciu kavitácie v prírubových posúvačoch
Správny výber ventilu
Výber správneho ventilu pre danú aplikáciu je rozhodujúci pri prevencii kavitácie. Pri výbere prírubového posúvača zvážte faktory, ako je prietok, tlakový rozdiel a vlastnosti kvapaliny. Uistite sa, že ventil má správnu veľkosť, aby zvládol očakávaný prietok bez toho, aby spôsoboval nadmerné poklesy tlaku.
Regulácia tlaku
Implementácia zariadení na reguláciu tlaku v systéme môže pomôcť znížiť tlakový rozdiel na ventile. To je možné dosiahnuť použitím tlakových redukčných ventilov alebo prietokových regulačných ventilov. Udržiavaním stabilnejšieho tlakového prostredia je možné minimalizovať riziko kavitácie.
Zlepšenie dizajnu toku
Optimalizácia prietokovej cesty vo ventile môže tiež pomôcť zabrániť kavitácii. To môže zahŕňať úpravu tvaru ventilového uzáveru alebo sedla, aby sa znížilo zúženie a turbulencia toku tekutiny. Napríklad použitie efektívneho dizajnu brány môže pomôcť rovnomernejšie rozložiť tok a znížiť pravdepodobnosť poklesu tlaku.
Použitie materiálov odolných voči kavitácii
Výber materiálov, ktoré sú odolné voči kavitačnej erózii, môže predĺžiť životnosť prírubových posúvačov. Napríklad zliatiny nehrdzavejúcej ocele sú známe svojou vysokou odolnosťou voči kavitácii a korózii. Okrem toho môžu byť na komponenty ventilu nanesené nátery, ktoré poskytujú ďalšiu vrstvu ochrany proti poškodeniu kavitáciou.
Naša úloha ako dodávateľa prírubových uzatváracích ventilov
Ako dodávateľPrírubové uzatváracie ventilychápeme kritickú dôležitosť prevencie kavitačného poškodenia. Ponúkame široký sortiment vysoko kvalitných ventilov, ktoré sú navrhnuté tak, aby minimalizovali riziko kavitácie. Náš tím odborníkov vám môže pomôcť pri výbere správneho ventilu pre vašu konkrétnu aplikáciu, pričom zohľadní faktory, ako je prietok, tlak a vlastnosti kvapaliny.
Okrem našej štandardnej ponuky produktov poskytujeme aj riešenia na mieru. Ak máte jedinečné požiadavky na váš systém, môžeme s vami spolupracovať na návrhu a výrobe ventilu, ktorý presne vyhovuje vašim potrebám. Na zabezpečenie spoľahlivosti a životnosti našich ventilov používame pokročilé výrobné techniky a vysokokvalitné materiály.
Ponúkame aj komplexnú technickú podporu. Naši inžinieri vám môžu poskytnúť rady týkajúce sa inštalácie, prevádzky a údržby ventilu. Môžeme vám pomôcť implementovať stratégie na prevenciu kavitácie, ako je regulácia tlaku a optimalizácia prietoku. Či už ste nový zákazník alebo existujúci zákazník, zaviazali sme sa poskytnúť vám tie najlepšie možné služby.
Súvisiace produkty

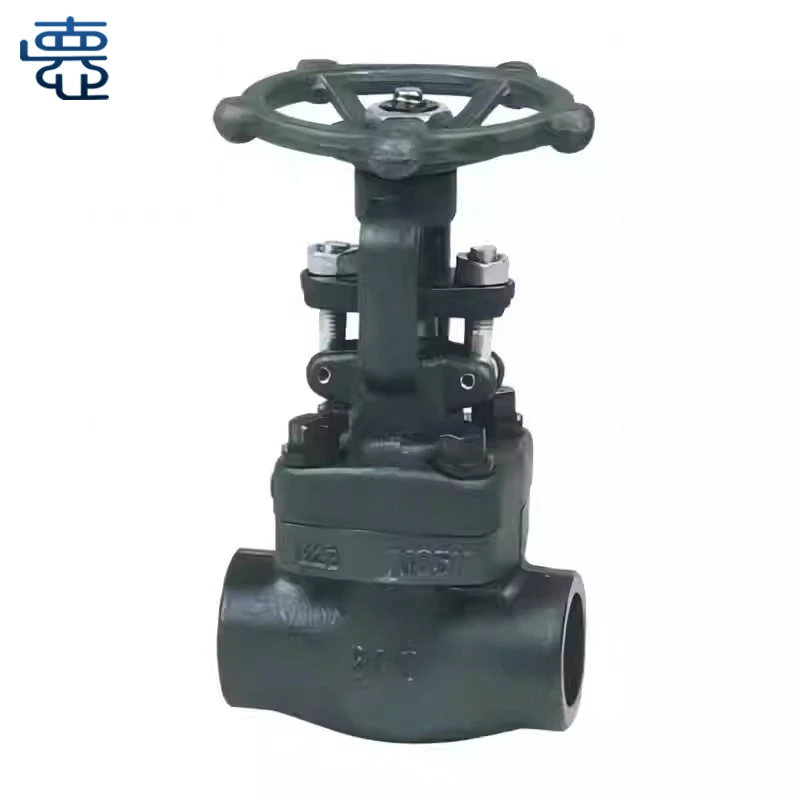

Okrem našich prírubových posúvačov dodávame aj iné typy posúvačov, ako naprUzatváracie ventily na tupo privarenéaZásuvkové zváracie uzatváracie ventily. Tieto ventily sú vhodné pre rôzne požiadavky na inštaláciu a môžu byť tiež vybrané na základe vašich špecifických potrieb.
Záver
Poškodenie kavitácie je vážny problém, ktorý môže ovplyvniť výkon a životnosť prírubových posúvačov. Pochopením príčin a účinkov kavitácie a implementáciou vhodných preventívnych stratégií môžete zabezpečiť spoľahlivú prevádzku vášho ventilového systému. Ako dôveryhodný dodávateľ prírubových posúvačov sme odhodlaní poskytovať vám vysoko kvalitné produkty a profesionálnu technickú podporu.
Ak máte záujem o kúpu našich prírubových posúvačov alebo potrebujete viac informácií o prevencii kavitácie, neváhajte nás kontaktovať kvôli diskusiám o obstarávaní. Tešíme sa na spoluprácu s vami, aby sme uspokojili vaše potreby priemyselných ventilov.
Referencie
- API Standard 600: Oceľové vráta, guľôčky a spätné ventily
- ASME B16.34: Ventily - prírubové, závitové a zváracie
- Munson, BR, Young, DF a Okiishi, TH (2013). Základy mechaniky tekutín. John Wiley & Sons.
